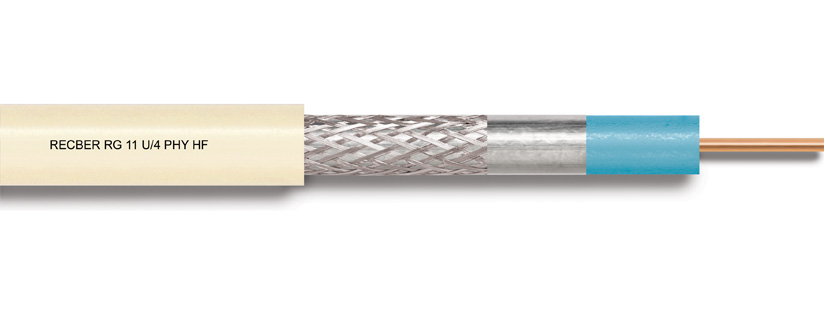

RG 11 U/4 PHY-HF (Cu/Al)

Categories: ,

Teknik Özellikler

Çalışma Sıcaklığı -30 °C … +70 °C
Bükülme yarıçapı min. 10 x D
Empedans 75 ± 3 Ω
Kapasite 52 ± 2 pF/m
Yayılma hızı %85 ± 2
Yalıtım direnci min. 2 G Ω x km
Çalışma gerilimi max. 2000 V
Test gerilimi 5000 V
Standartlar EN 50117, IEC 61196
Yangın performansı Düşey alev yayılma EN 60332-1-2
Korozif gaz EN 50267-2-1/2
Duman yoğunluğu EN 61034-2
Uydu dağıtım kablo kullanım uzunluğu 2150MHz – 90m
VHF/UHF dağıtım kablo kullanım uzunluğu 860MHz – 230m
S-bandı kablo TV dağıtım kablo kullanım uzunluğu 470MHz – 310m
Zayıflama @20 °C max 50 MHz 3,15 dB/100m
200 MHz 6,18 dB/100m
470 MHz 9,60 dB/100m
860 MHz 13,29 dB/100m
1000 MHz 14,43 dB/100m
2150 MHz 22,25 dB/100m
2400 MHz 23,73 dB/100m
3000 MHz 27,06 dB/100m
Geri dönüş kaybı 5-470 MHz > 23 dB
470-1000MHz > 20 dB
1000-2000 MHz > 18 dB
2000-3000 MHz > 16 dB
Ekran Zayıflaması 30-1000 MHz ≥ 75 dB
1000-2000MHz ≥ 65 dB
2000-3000 MHz ≥ 55 dB
Transfer Empedansı 5-30 MHz ≤ 15 mΩ/m

Fiziksel köpüklü izolasyon teknolojisi kullanarak, 75 ohm karakteristik empedanslı kablolar EN 50117 standartlarına uygun olarak, Kablolu TV, bireysel-merkezi anten ve uydu dağıtım sistemlerinde ve CCTV güvenlik kamera sistemlerinde kullanılır.

Kablo yapısında halogen free (alevi geç alır ve iletmez, yanma sonrası zehirli gaz ve görüşü engelleyen siyah duman oluşturmaz) malzeme kullanılır. Yangın şartlarından etkilenmemesi gereken yerler olmak üzere, insanların yoğun olarak bulunduğu toplu konut, otel, alış veriş merkezi, akıllı binalar gibi yapılarda kullanılır.

İletken Elektrolitik bakır tel, Ø 1,02mm (AWG18)
Class 1, IEC 60228
İzolasyon mavi, Fiziksel köpüklü PE, Ø 7,11mm
70°C, EN 50290-2-23
Ekran Al-Pet folyo min.%100 kapama alüminyum tel örgü
Kılıf HFFR – RAL 9003 Beyaz, Ø 10,0mm
70°C, EN 50290-2-27
